XHXQ-BH熔断器保护器-饱和型消谐装置

发布时间:2021-09-15      浏览量:162

一、产品介绍

电力系统的铁磁谐振按照谐振的频率可以划分为:(1)基波谐振,一相对地电压降低,另两相对地电压升高超过线电压;或两相电压降低、一相电压升高超过线电压、有接地信号发出;(2)分频谐振:三相对地电压同时升高、低频变动,可以细分为2分频谐振、3分频谐振、4分频等;(3)高频谐振:三相对地电压同时升高超过线电压。发生谐振时,电压互感器一次励磁电流急剧増大,长时间处于过电流状况下运行,必然造成电压互感器烧损;铁磁谐振发生后电路由原来的感性状态转变为容性状态,电流基波相位发生180。反转,发生相位反倾现象,可导致负序分量大于正序分量,从而使小容量的异步电动机发生反转现象;造成零序电压分量升高,岀现虚幻接地和不正确的接地指示。

熔断器保护器-饱和型消谐装置为专利技术产品,采用高性能嵌入式微处理器,工业级大屏液晶显示,根据最先进的饱和谐振理论,独创的算法,保护(电压互感器用)熔断器在其保护范围外的电流作用下不被损坏;快速消谐,保护电压互感器及系统元件的正常运行,有效消除铁磁谐振。

二、工作原理

熔断器保护器-饱和型消谐装置为专利技术产品,采用高性能嵌入式微处理器,根据最先进的饱和谐振理论,独创的算法,采用电压互感器饱和电流作为判据,响应时间在5ms以内,保护(电压互感器用)熔断器在其保护范围外的电流作用下不被损坏;快速消谐,保护电压互感器及系统元件的正常运行,有效消除铁磁谐振。

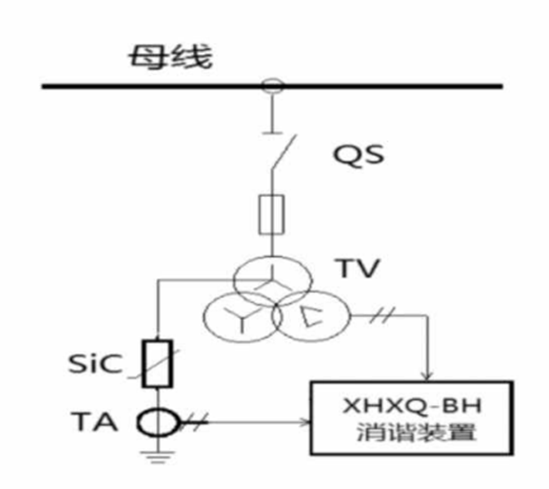

其原理如下图:

三、产品功能及特点

1、算法先进:根据最新的熔断器保护及铁磁谐振研究,独创饱和型的熔断器保护及谐振算法,保证不会出现漏判问题。

2、响应快速:响应时间在5ms以内,可以有效解决电压互感器的熔断器频繁熔断的问题;在铁磁谐振进入稳态前启动消谐,有效防止铁磁谐振的发生,保护电压互感器及系统元件的正常运行。

3、故障录波:能记录装置发现饱和电流及动作的过程,波形文件釆用标准COMTRADE格式。

4、大屏液晶显示:采用240*128液晶显示屏,界面美观,操作方便。

四、技术指标

电压电流测量误差:≤2%

输入开关量:3路空接点。

输出开关量:报警空接点3对,容量为AC220V/5A

动作波形记录次数:50次。

电压输入范围:0~100V(二次值)。

电压回路输入阻抗:100kΩ。

电流输入范围:0~1A(二次值)。

串行通讯接口:两个(RS-485)。
