XHWG-TM磁控动态无功补偿成套装置

发布时间:2021-09-16      浏览量:169


一、产品介绍

固调式磁控动态无功补偿成套装置,是在磁控电抗器设计上设置了基本补偿段和可调补偿段。基本补偿段是电抗器投入运行时不用调整而投入的电感量,主要是在控制部分出现故障时,不会因触发控制闭锁,不能进行补偿,而是仍会起到一定量的感性无功补偿的作用。可调补偿段是电抗器投入运行后根据补偿需要而自动调整输出的电感量。磁控电控器通过改变铁芯磁饱和度,进而改变等效电抗的方式实现电抗器容量的连续调节,是电抗器技术和现代电力电子控制技术相结合的产物。

二、工作原理

按系统负荷变化吸收容性无功,使系统容性和磁控电抗器的感性无功输出趋于平衡。在电网传输功率较大时,电抗器运行在小容量状态;当电网传输功率很小或空载时,电抗器自动增大容量补偿对地电容无功,能够限制工频电压升高。

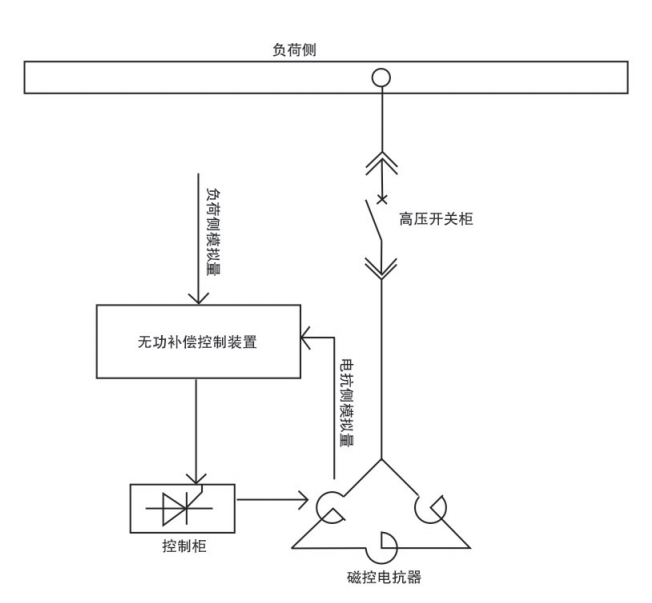

成套装置如下图:

三、产品功能及特点

1)MCR型磁控电抗器一般不需要外接直流励磁电源,由电抗器的内部绕组来实现自动控制。

2)MCR型磁控电抗器通过控制可控硅的控制角进行自动控制,可实现连续可调,并且从最小容量到最大容量的过渡时间很短,因此可以真正实现从1~100%的柔性补偿,改善电压质量。

3)固调式磁控电抗器控制元件为低压可控硅,无需串并联,运行时不需要承受高电压、大电流,安全可靠,发热量很小,自然冷却即可,无需辅助冷却设备。

4)固调式磁控电抗器结构简单,占地面积小,基础投资大大压缩,自身有功损耗低;自身谐波含量低,对电网不产生二次污染。

5)本体设备为干式环氧浇注,免维护,运行费用低。

6)控制器可实时显示负荷侧三相电压、三相电流、电抗侧三相电流等。

7)控制器具备上电保护、掉电保护、母线过压报警、欠压报警,磁控电抗器轻瓦斯报警,重瓦斯跳闸,压力释放,温度报警、电流过限、同步异常等全方位的报警闭锁保护功能。

8)控制器自带USB接口,可以方便地将系统运行数据记录转存到闪盘、移动硬盘等移动存储设备中。

9)控制器能保存定时(可设)记录运行状态数据,报警信号变位记录,记录数据不受停电的影响,便于追忆运行情况。

10)具有动态自检功能,微机内部控制参数出错以及非严重性故障均可报警并闭锁;微机出现控制程序混乱时,程序自动恢复正常,在此期间不会有误输出。

11)控制系统故障时,本体部分仍可输出基础补偿容量,不会出现系统完全失去补偿的状况。

四、技术指标

1、电网:6kV/10kV/35kV

2、额定功率:50-30000kVar

3、调节系统响应时间:100ms

4、数据传输方式:GPRS/RS-232/RS-485

5、调节范围:基础补偿量~额定容量(连续可调)。

6、抗干扰:共模2500V,差模1000V

7、外绝缘爬电比距:25mm/kV

8、测量误差:≤0.5%

9、损耗:<1.2%MCR容量

10、噪声:<68分贝
