消弧线圈并联小电阻接地成套装置

发布时间:2021-09-16      浏览量:798

         一、产品介绍

中性点经消弧线圈并联小电阻接地方式是中性点消弧线圈接地方式的“升级版”,目前国网以及南网部分10kV系统釆用该接地方式。该方式兼具传统小电阻接地和消弧线圈接地的优点并避免其缺点,相比单纯小电阻接地,降低了单相接地引起的跳闸率。相比单纯的消弧线圈接地,优势是能够较好的选对接地线路并实现跳闸。

1999年:旭辉公司与昆明供电局联合开发了国内第一套消弧线圈并联小电阻成套装置,在昆明供电局茨坝变成功投运。

2000年:旭辉公司消孤线圈并联小电阻技术获得国家知识产权局专利授权,专利号:ZL99218503.3

2016年与南方电网科学研究院合作《城市配电网多回线故障抑制及隔离技术研究与示范应用》(中国南方电网公司科技基金项目:WYKJQQ20143024),研发了新一代消弧线圈并联小电阻成套装置——智能多模接地补偿及选线装置,已于2017922日作为东莞供电局首套10千伏消弧线圈并联小 电阻接地系统在变电管理一所220千伏裕元站正式上线运行。

二、工作原理

中性点经消弧线圈并联小电阻接地系统发生单相接地故障时,系统根据已测量的电网电容电流值计算出需要补偿的电感电流,然后控制消弧线圈输出补偿电流。瞬时性接地故障由电感电流补偿后,电弧熄灭,接地故障自动消除恢复正常状态,从而避免了小电阻接地方式中一有故障立刻跳闸,使得线路跳闸率高的情况得到降低。

对于消弧线圈补偿较长时间后(一般设定为3s ~ 10s )接地故障仍然存在的情况,则认为系统发生了永久性接地故障,自动闭合高压接触器投入小电阻,使馈线保护动作,通过开关跳闸切除故障线路。当故障线路隔离后,系统恢复正常运行,控制装置自动断开接触器退出小电阻。小电阻的准确投入实现了故障线路的快速准确隔离,避免了故障扩大。

三、产品功能

1、自动检测系统电容电流。

2、补偿功能:系统发生单相接地后控制和调节消孤线圈的输出补偿电流,在60mS内补偿到位。

3、识别功能:自动识别系统中永久接地故障和瞬时接地故障,判定永久性接地后立即投入并联小电阻,快速启动馈线零序保护断开故障线路。

4、打印功能:配有标准打印接口,能打印所有故障信息及控制器所显示的参数。

5、记忆功能:具有掉电保持储存信息的功能,可记录500次以上控制器动作信息、接地信息及故障信息的历史数据,确保控制器工作电源断电后所设参数不会丢失。

6、显示功能:液晶显示器,菜单式全中文显示功能,可显示以下信息:装置运行状态、系统电容电流、脱谐度、残流、中性点电压、中性点电流、单相接地故障次数、接地开始时间、接地消除时间等。

7、远传功能:具有远动接口RS232RS422/485,波特率可设置为1200 ~ 9600bps,支持各种标准通讯规约。

8、联机运行功能:自动识别系统运行方式(并列或分列),实现两台及以上不同调谐方式(相控式、调匝式、调容式)的装置并联运行。

9、故障录波功能:控制器具有故障录波功能。录波文件支持COMTRADE格式,方便查看和分析。

四、技术指标

1、消弧线圈并联小电阻成套装置

1)电压等级:10kV/20kV/35kV

2)电容电流测量误差:不大于2%

2、消弧线圈

1)电压等级:6.3kV/10kV/35kV/66kV

2)额定容量:根据电力系统电容电流配置

3)调节方式:调匝式/调容式/相控式

4)绝缘方式:环氧浇注干式、油浸式

3、小电阻

1)额定电压:10kV/20kV/35kV

2)额定频率:50Hz

3)额定发热电流:根据电力系统电容电流配置。

4)最大通流时间:10s

5)电阻值偏差:±5%25℃时)

6)工频耐压:

额定电压(kV

工频试验电压(kV

10/3

42

20/3

65

35/3

95

7)温升:额定发热电流(10s)下不超过760K,长期运行电流(2h )下不超过385K

4、控制装置

1)电压测量误差:<±1%

2)电流测量误差:<±1%

3)电容电流测量误差:<±2%

4)故障录波次数:≥20

5)工频耐受电压:2kV/1min

6)抗电快速瞬变干扰:III

7)抗浪涌干扰:III

8)抗静电放电干扰:III

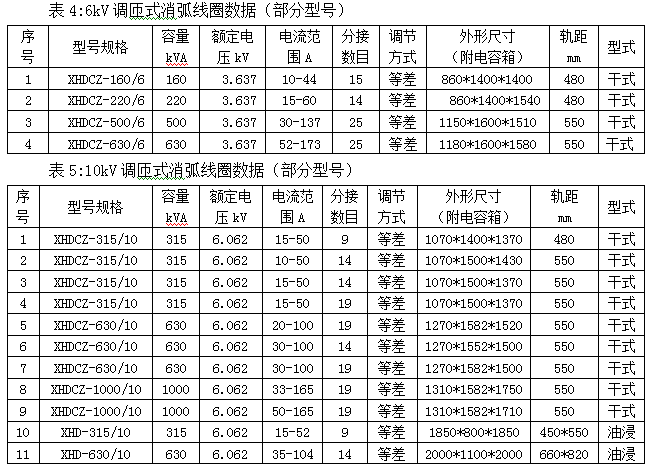

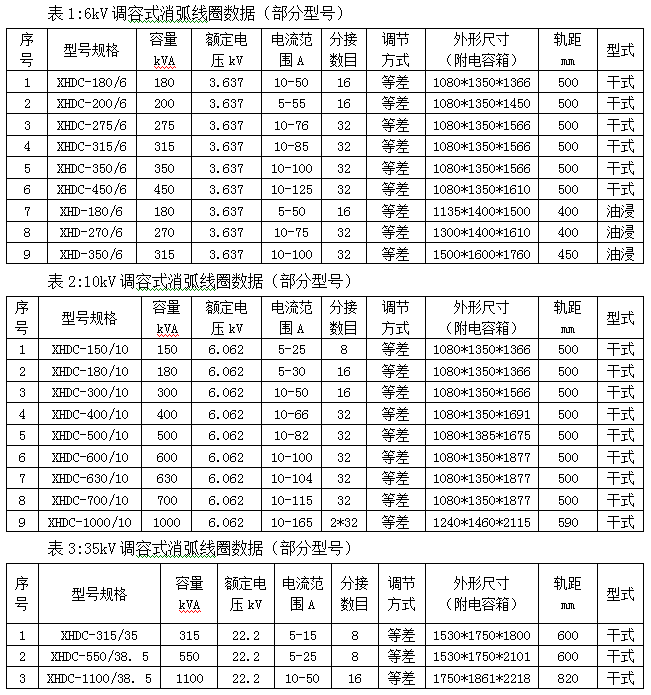

五、消弧线圈产品规格及外形尺寸

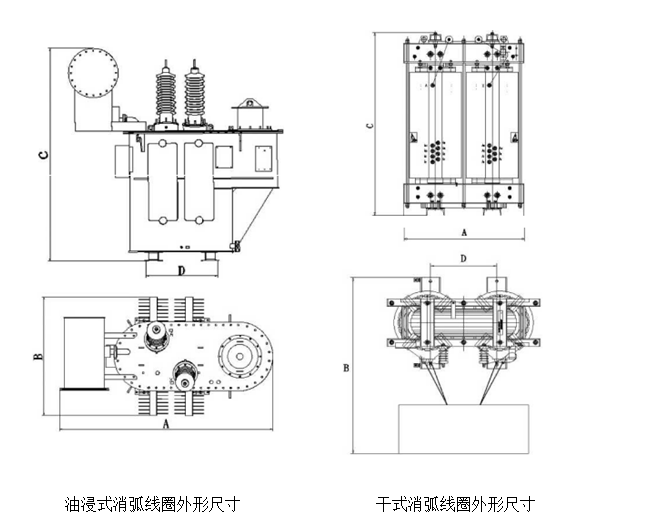

1、消弧线圈按电压等级分为6kV10kV20kV35kV66kV五个系列,同时有油浸式及树脂浇注干式两种产品。外形尺寸见下图。
