配网接地故障处理技术交流会

发布时间:2021-07-24      浏览量:399

2021年7月22-23日,中国电力企业联合会科技开发服务中心主办,国网四川省电力公司承办,在成都举办了“配网接地故障处理技术交流会”。会议以“提升配网运行安全技术水平,防范森林草原火灾风险”为主题,围绕森林草原火灾成因,深入剖析其技术难点问题和症结,探讨配电网接地故障处置技术,交流配电网山火防治的先进做法和经验。

我公司作为演讲支持单位,由公司总工程师李瑞桂(高级工程师)现场分享了《多级电缆网络单相接地故障处置方案》,对当前传统的中性点接地型式进行了分析,配电网中性点接地方式的选择对于保证供电可靠性和人身安全至关重要。消弧线圈是目前中高压配电网单相接地故障应用最广泛的中性点接地方式之一。随着电力电缆的广泛应用,配网对地电容电流显著增加,消弧线圈方式不能补偿有功电流分量、谐波电流分量的问题凸显。中性点经小电阻接地是另一种广泛应用的解决方案,可以利用很大的故障电流启动线路保护装置,利用继电保护的灵敏性、速动性,快速切除故障线路,但单相接地过渡电阻的灵敏性很低,对于10kV系统其识别能力一般不大于150Ω,而人体电阻大约在1.0kΩ~1.5kΩ,同时对供电可靠性有较大影响,特别是架空网络、混合网络。

传统的中性点接地型式均有一定缺陷和不足,使得中压配电网长期存在以下几大问题,亟待解决。一、人身触电。二、森林火灾。三、供电中断。四、间歇性弧光过电压。针对上述问题,旭辉公司研制成功了XHGFN接地故障有源全补偿装置,具备如下技术特点:一、补偿故障点残流,包括对无功电流、有功电流和谐波电流进行全补偿。二、故障点电流接近0A、故障点电压接近0V。三、彻底消除接地电弧,降低人员触电伤害、减少火灾、设备烧毁等次生灾害。四、避免间歇性弧光过电压。

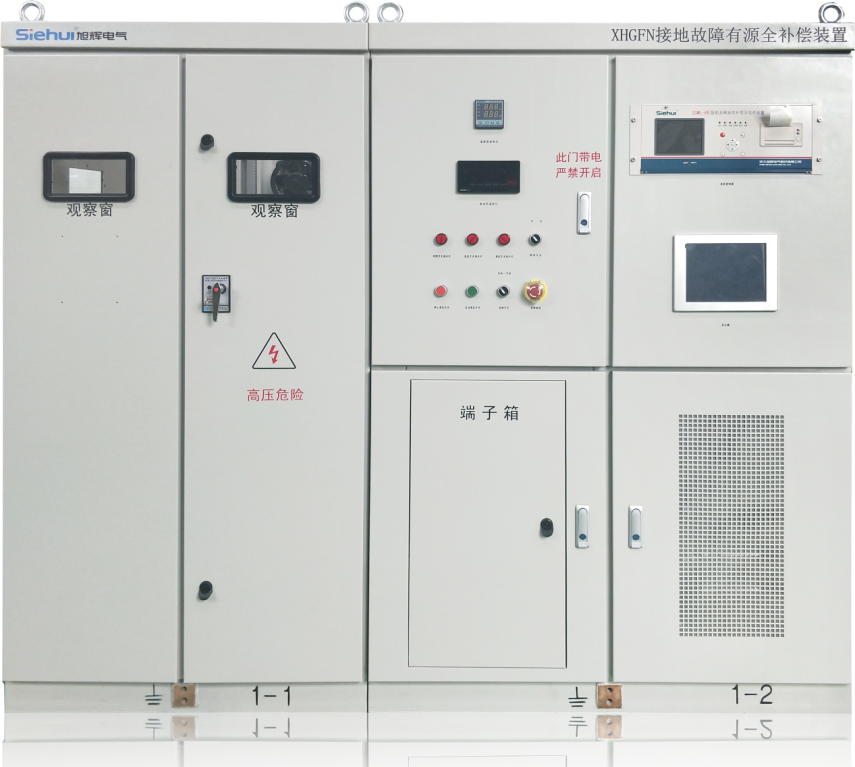

XHGFN接地故障有源全补偿装置适用于小电流接地方式(中性点不接地或经消弧线圈接地)的6-66kV配电网,能够降低人员触电伤害、减少弧光接地故障引发的火灾、设备烧毁等事故,大幅提高供电可靠性。其功能特点主要有:一、接地点电流实时测量功能。采用独创算法,可实时测量接地点故障电流。二、无功、有功、谐波全电流补偿功能。采用幅值、相位、波形三参数调节有源补偿器(APC),实现对接地有功电流、无功电流、谐波电流的全电流快速准确补偿,可使补偿后的接地点电流和接地点对地电压接近于零。三、高准确度选线功能。采用残流增量法(扰动法)、暂态法、有功法等综合算法进行接地选线,准确度高,且可多次重判。四、永久接地、瞬间接地自动识别功能。通过延时方式识别瞬时性和永久性单相接地故障。五、接地消失自动退出功能。在系统单相接地故障消失后,自动退出补偿状态。六、人机对话、远程通讯及其它功能。装置具有人机对话功能、自检功能、报警功能、打印功能、记忆功能、显示功能、远传功能、自动闭锁功能、休眠功能、统计功能、录波功能等。七、线路各相对地电压调压功能。装置除可用于进行全补偿消弧外,还可作为可调电源任意调节系统各相对地电压,可用于局放检测、系统接地或绝缘下降时的应急运行方式等。
